Kabelschoenen verbinden een massieve of meer-aderige geleider met een platte aansluiting, via een persverbinding. Koper en vertind koper zijn de standaardkeuze voor koperen geleiders. Aluminium kabelschoenen gebruik je bij aluminium geleiders van 50 mm². Welke maat en boutmaat je nodig hebt, hangt af van de doorsnede van je kabel.
- Advies door professionals
- 30 jaar ervaring
- Levering in Nederland & België
FAQ - Kabelschoenen
Voor een duurzame, goed geleidende verbinding raden we een persverbinding met een handperstang aan, zoals de Burndy MD6. Zonder perstang is de verbinding minder betrouwbaar. Twijfel je over de juiste tool voor jouw kabelschoen? Vraag het onze specialisten.
Aluminium vormt aan de lucht snel een oxidelaag die de geleiding vermindert. Het contactvet breekt deze laag door tijdens het persen, zodat er een goede elektrische verbinding ontstaat. Onze aluminium kabelschoenen worden standaard met dit vet geleverd.
Een koperen of vertind koperen kabelschoen gebruik je bij koperen geleiders, in doorsnedes van 6 tot 50 mm². Een aluminium kabelschoen is speciaal gemaakt voor massieve aluminium geleiders van 50 mm² en wordt geleverd met contactvet om de oxidelaag te doorbreken. Twijfel je over de juiste materiaalcombinatie? Onze specialisten adviseren je graag.
Dat hangt af van de doorsnede van je geleider: onze koperen kabelschoenen zijn leverbaar met boutmaten van M6 tot M20, afhankelijk van de maat. Twijfel je over de juiste combinatie voor jouw aansluiting? Onze specialisten rekenen het graag met je mee.
Voor kleinere doorsnedes is de kabelschoen THVZ 8-10 (koper/vertind) een geschikte keuze. Twijfel je over de juiste maat bij jouw geleiderdiameter? Onze specialisten adviseren je graag.
Welk materiaal kabelschoen past bij jouw geleider?
De juiste kabelschoen sluit aan op zowel het aardingsmateriaal als de doorsnede van je geleider.

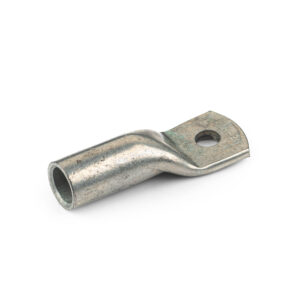

- Koper/vertind koper (Alhadra): voor koperen geleiders, in 6, 16, 25, 35 en 50 mm², met boutmaten van M6 tot M20 afhankelijk van de doorsnede
- Aluminium (perskabelschoen, lange schacht): voor massieve aluminium geleiders van 50 mm², leverbaar in 35×8 en 35×10, geleverd met contactvet tegen de oxidelaag
- Kabelschoen THVZ 8-10 (koper/vertind): een geschikte keuze voor kleinere geleiderdoorsnedes
Twijfel je welk materiaal of welke maat bij jouw geleider past? Onze specialisten denken met je mee.
Hoe monteer je een kabelschoen?
Een kabelschoen bevestig je met een persverbinding: de kabelschoen wordt om de geleider heen geperst met een handperstang, zodat er een duurzame, geleidende verbinding ontstaat. Bij aluminium kabelschoenen breekt het meegeleverde contactvet de oxidelaag door, wat nodig is voor een goede geleiding. Gebruik hiervoor bijvoorbeeld de Burndy handperstang MD6 uit ons assortiment gereedschappen.
Twijfel je welke perstang bij jouw kabelschoen past? Neem contact op.
