Litze draad, ook wel aardlitze of overbruggingslitze, is gevlochten koperdraad of aluminiumdraad voor flexibele aardingsverbindingen en overbruggingen in elektrische installaties en bliksembeveiligingssystemen. Het assortiment omvat platte en ronde uitvoeringen in koper vertind en aluminium, inclusief neopreen en geïsoleerde varianten, allemaal conform NEN-EN-IEC 62561-1.
- Advies door professionals
- 30 jaar ervaring
- Levering in Nederland & België
FAQ - Litze draad
Gebruik aluminium litzen uitsluitend bij aluminium constructiedelen of leidingen. Koper op aluminium geeft een bimetaalcontact dat galvanische corrosie versnelt, zeker in vochtige omgevingen. Een aluminium litze geeft dezelfde materiaalverbinding en voorkomt dat.
Kies neopreen als de litze bloot staat aan mechanische beschadiging, vocht of chemische stoffen. Kies geïsoleerd als de litze constructiedelen overbrugt die op elektrisch potentiaal staan en ongewenst contact met omliggende delen een risico is. In een standaard bliksembeveiligingssysteem in droge omgeving volstaat een blanke (niet geïsoleerde) litze.
Een aardlitze (ook: litze draad of overbruggingslitze) is een gevlochten draad van koper of aluminium die twee geleidende delen flexibel met elkaar verbindt. Je gebruikt hem om equipotentiaalverbindingen te maken, constructiedelen te overbruggen of aardpunten in een bliksembeveiligingssysteem te verbinden. De soepele uitvoering neemt trillingen en thermische uitzetting op zonder dat de verbinding los raakt.
Een platte litze heeft een rechthoekige doorsnede en is het meest gebruikt voor vlakke aansluitingen op klemmen en rails. Een ronde litze heeft een cirkelvormige doorsnede (opgegeven als Ø) en past beter op ronde geleiders of in krappe ruimtes waar een platte litze niet aanliggend te bevestigen is.
Toepassingen
Aardlitze wordt ingezet overal waar een vaste aardgeleider te stijf is of niet past:
- Verdeelkasten en schakelkasten: flexibele equipotentiaalverbinding tussen rail en behuizing
- Bliksembeveiligingssystemen: verbindingslitze tussen afvoergeleiders en equipotentiaalrail conform NEN-EN-IEC 62305
- Industriële installaties met trillingen of bewegende delen: de soepele kern neemt beweging op zonder dat de verbinding loskomt
- Aluminium constructies: aluminium litze voorkomt galvanische corrosie bij aluminium leidingen of frames
- Buiten of in agressieve omgevingen: neopreen of geïsoleerde uitvoering waar een blanke litze niet volstaat
Welke litze voor welke situatie?
- Plat koper vertind: Vertind koper, 6/16/25/35 mm², 200 mm, M6/M8/M10. Voor standaard overbruggingen en aarding in verdeelkasten en bliksembeveiligingssystemen.
- Rond koper vertind: Vertind koper, Ø16 mm, 100 of 300 mm. Voor flexibele verbindingen bij ronde geleiders of wanneer de beschikbare ruimte beperkt is.
- Neopreen: Koper met neopreen mantel, 35 mm², 300 mm. Geschikt wanneer extra bescherming tegen beschadiging, vocht of chemische invloeden nodig is.
- Geïsoleerd (DEHN): Geïsoleerd koper, Ø16 mm, 300 mm. Voor het overbruggen van constructiedelen op hetzelfde potentiaal, waarbij de isolatie ongewenst contact voorkomt.
- Aluminium: Aluminium, 50 mm², 250 mm, M10. Voor aarding van aluminium constructies en het voorkomen van galvanische corrosie.
Platte vertinde koper litzen

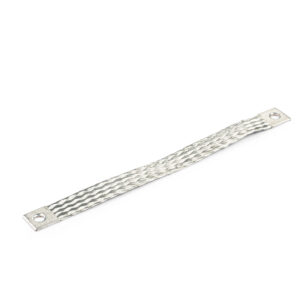

De platte vertinde koper litzen zijn de standaard overbruggings- en aardlitze voor bliksembeveiligingssystemen en elektrische installaties. De gevlochten koperkern is vertind voor betere corrosiebestendigheid en soldeerbaarheid. Beschikbaar in vier doorsnedes:
- 6mm² — M6 (200mm): lichtere overbrugging in kleinere installaties
- 16mm² — M8 (200mm): middenklasse, meest toegepast in bliksembeveiligingsinstallaties
- 25mm² — M6 (200mm): hogere afvoercapaciteit bij zwaardere stroomvoeringen
- 35mm² — M10 (200mm): zwaarste uitvoering voor hoofdaardingspunten en grote installaties
Alle vier uitvoeringen zijn conform NEN-EN-IEC 62561-1 en direct inzetbaar als equipotentiaalverbinding.
Ronde koper litzen
De ronde koper vertinde litzen bieden dezelfde soepelheid als de platte variant maar zijn beter geschikt voor verbindingen waar een platte litze niet past, bv. op ronde geleiders, in krappe behuizingen of als rekmiddel bij thermische uitzetting. Beschikbaar in 100mm (kortere overbrugging) en 300mm (langere verbinding), beide met een doorsnede van 16mm Ø.
Neopreen en geïsoleerde litzen
Waar een open gevlochten litze te kwetsbaar is voor de omgeving, bieden neopreen en geïsoleerde uitvoeringen de benodigde bescherming:

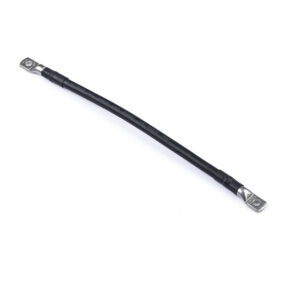

- Neopreen litze (DEHN, 35mm², 300mm): de neopreenbuitenmantel beschermt de koperader tegen mechanische beschadiging, vocht en chemische stoffen. Geschikt voor buitenopstelling en industriële omgevingen.
- Geïsoleerde overbruggingslitze (DEHN, 16mm Ø, 300mm): de isolatie voorkomt ongewenst elektrisch contact bij het overbruggen van constructiedelen die op potentiaal staan. Standaard zwart uitgevoerd.
Beide varianten zijn DEHN-producten conform NEN-EN-IEC 62561-1.
Aluminium litzen

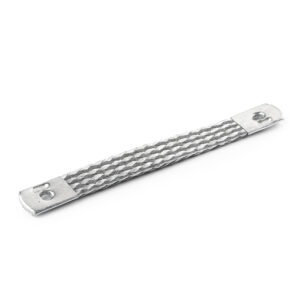

Voor installaties met aluminium constructiedelen of aluminium leidingen is een aluminium litze de juiste keuze. Een koper litze op aluminium maakt een bimetaalcontact, wat galvanische corrosie veroorzaakt, zeker in vochtige omgevingen. Een aluminium litze geeft dezelfde materiaalverbinding en voorkomt dat. Beschikbaar in twee uitvoeringen, beide 50mm² en 250mm met M10 boutmaat: een Alhadra-variant en een generieke aluminium overbruggingslitze.
Norm NEN-EN-IEC 62561-1
Alle litzen in dit assortiment voldoen aan NEN-EN-IEC 62561-1: de Europese norm voor onderdelen van bliksembeveiligingssystemen. De norm stelt eisen aan materiaalsamenstelling, mechanische sterkte en elektrische geleidbaarheid. Je werkt dus altijd met gecertificeerde verbindingsonderdelen die aansluiten op een volledig NEN-EN-IEC 62305-conform bliksembeveiligingssysteem.
